带轮廓的三维立体图简易教程：StereoGen 应用内完成

普通的单图立体画会把三维形状完全藏进重复纹理里，很有“解谜感”，但主体边缘不一定醒目。如果想让隐藏的模型浮现后仍有清晰轮廓，可以把同一份三维场景拆成两层：先生成普通立体图，再生成一张透明背景的轮廓立体图，最后把两层叠在一起。

StereoGen 0.2.0 已经可以从文字、内置几何 Mesh 或外部三维模型生成深度图和透明轮廓， 再把基础立体图与轮廓映射层直接合成。本文先介绍不离开应用的快速方法，后半部分保留原来的 Blender + Krita 方法，供需要精确相机、复杂描边和后期蒙版的高级自定义工作使用。两种流程 都完全在本机完成。

最终效果如下：

先探索节点版案例

下面使用 App 内置环面结演示同类流程，素材与本教程截图中的模型不同。可以查看节点、中间结果和预设；节点模板需要支持节点图的构建。现有 0.2.0 用户仍可继续按照下文的界面操作完成。

启用 JavaScript 可查看节点和切换预设。

打开完整案例与下载模板

先理解整个流程

我们需要得到三张图：

1. base.png：以普通纹理生成的基础立体图。
2. outline.png：以透明轮廓图作为映射纹理生成的轮廓层。
3. composition.png：把前两张图叠加后的成品。

成功的关键只有两个：深度图与轮廓图必须使用完全相同的相机和构图；生成两层时，也必须 使用相同的立体几何参数。应用内模型输出会自动保持第一项对齐，结果图层的兼容性提示可以 帮助检查第二项。

推荐：在 StereoGen 0.2.0 内完成

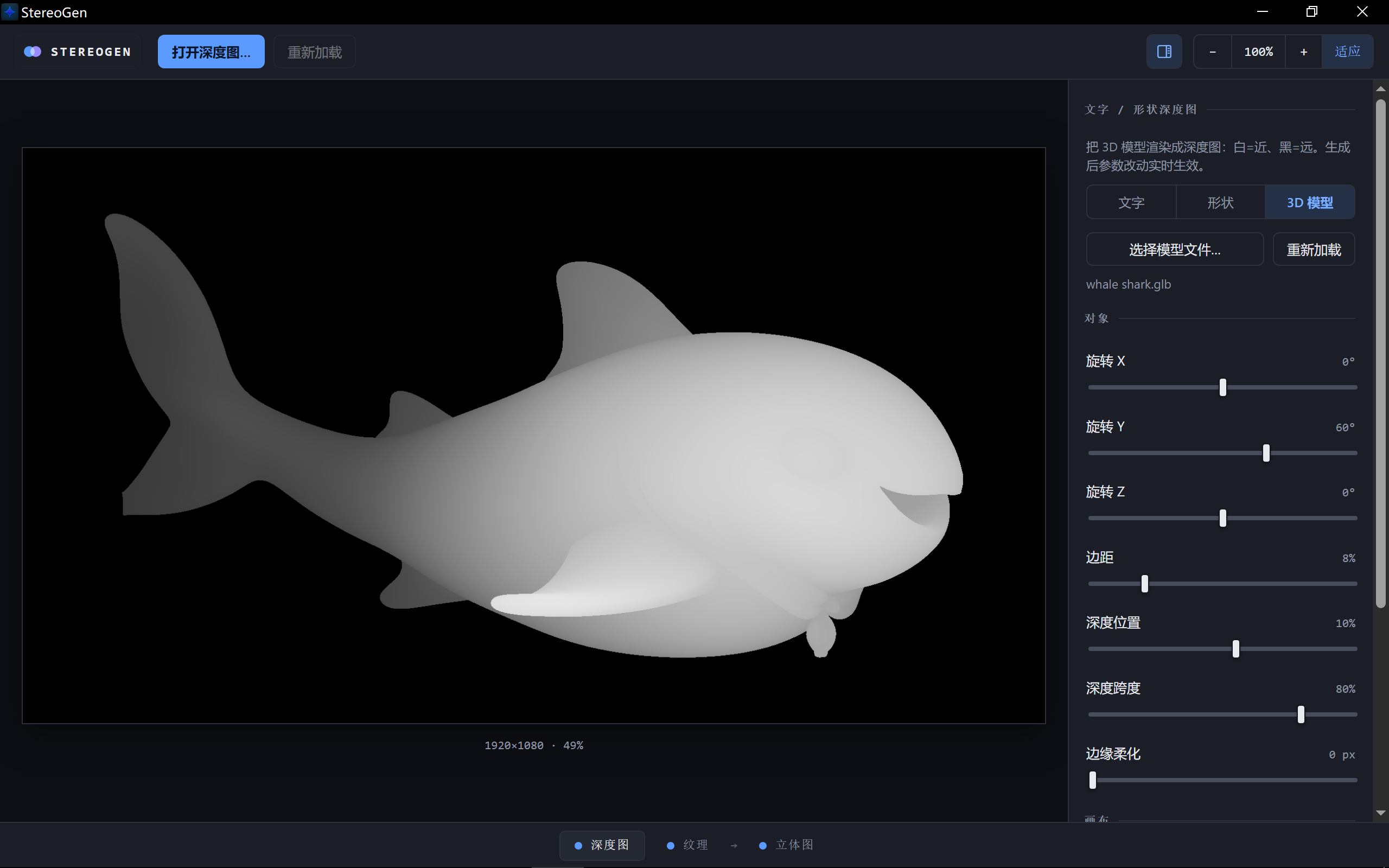

第一步：由文字、形状或外部模型生成深度图

打开“深度图”标签页，在右侧选择一种模型来源：

• 文字：选择字体，将文字挤出为 Mesh，并调整挤出、倒角和字形样式。
• 形状：选择球体、立方体、圆柱、圆锥、圆环、仿星器环或环面纽结等内置几何 Mesh。
• 3D 模型：载入 OBJ、GLB 或 GLTF 外部模型。

模型由用户自备。可以在 Sketchfab 等模型资源网站查找和下载， 也可以使用在线 AI 图片转三维模型服务生成。本文截图中的鲸鲨模型已上传到 Sketchfab， 可自由下载使用：下载鲸鲨模型。

设置旋转、边距、深度位置、深度跨度、边缘柔化和画布大小，然后点击 生成深度图。 生成以后继续调整参数，预览会实时更新。

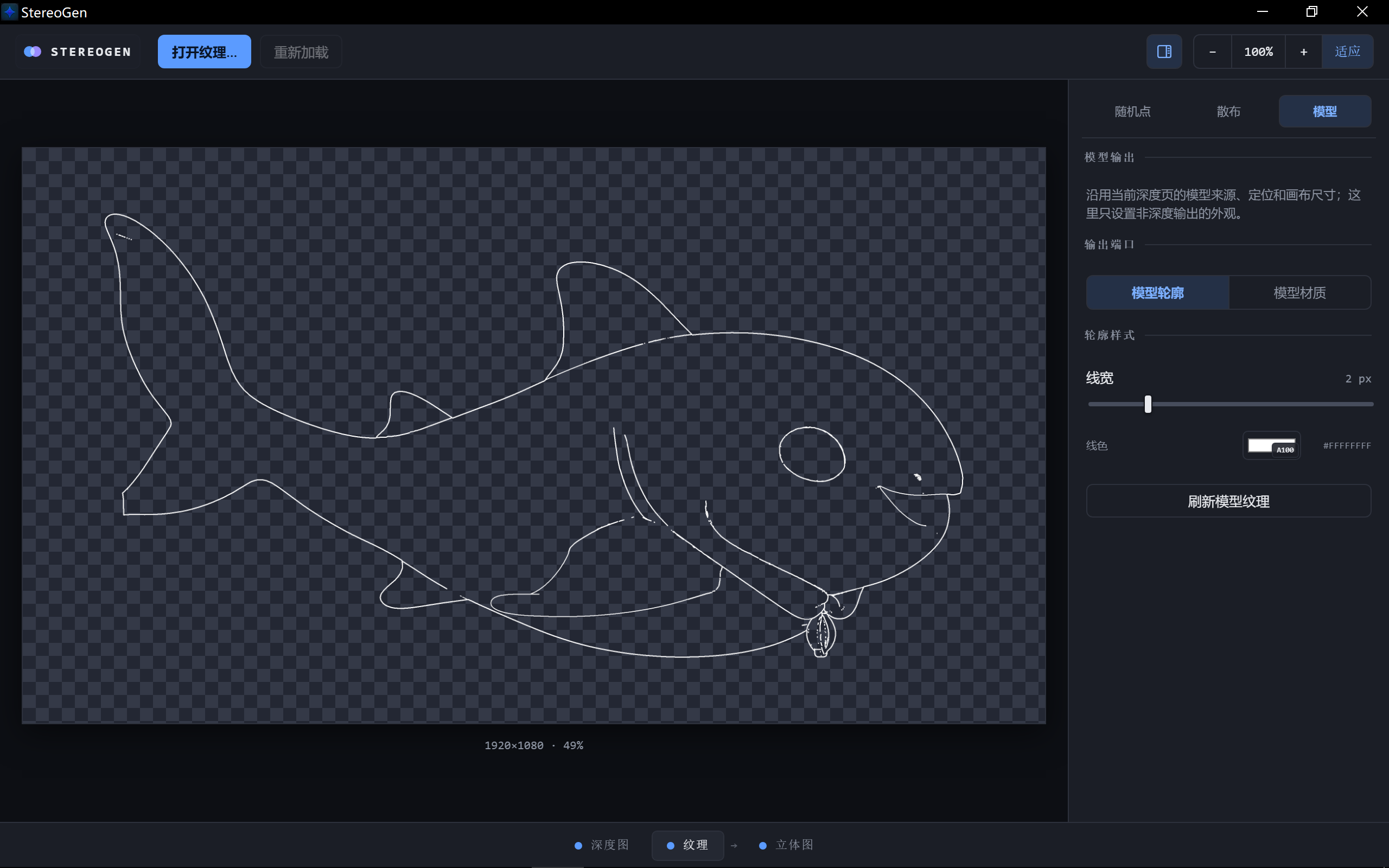

第二步：由同一个模型生成透明轮廓

切换到“纹理”标签页，再选择 模型。选择 模型轮廓，调整线宽和线色，然后点击 用作纹理。这张轮廓图沿用深度页的模型、旋转、位置与画布，因此不需要手工对齐，也 不需要先保存为中间 PNG。

生成成功时，StereoGen 会为这一次事件自动选择 映射纹理。在“立体图”标签页确认 无颜色和自动填满画布，点击 生成，然后在工具栏打开 图层并选择 保留当前。这会把轮廓映射结果暂存在内存中。

第三步：生成基础立体图

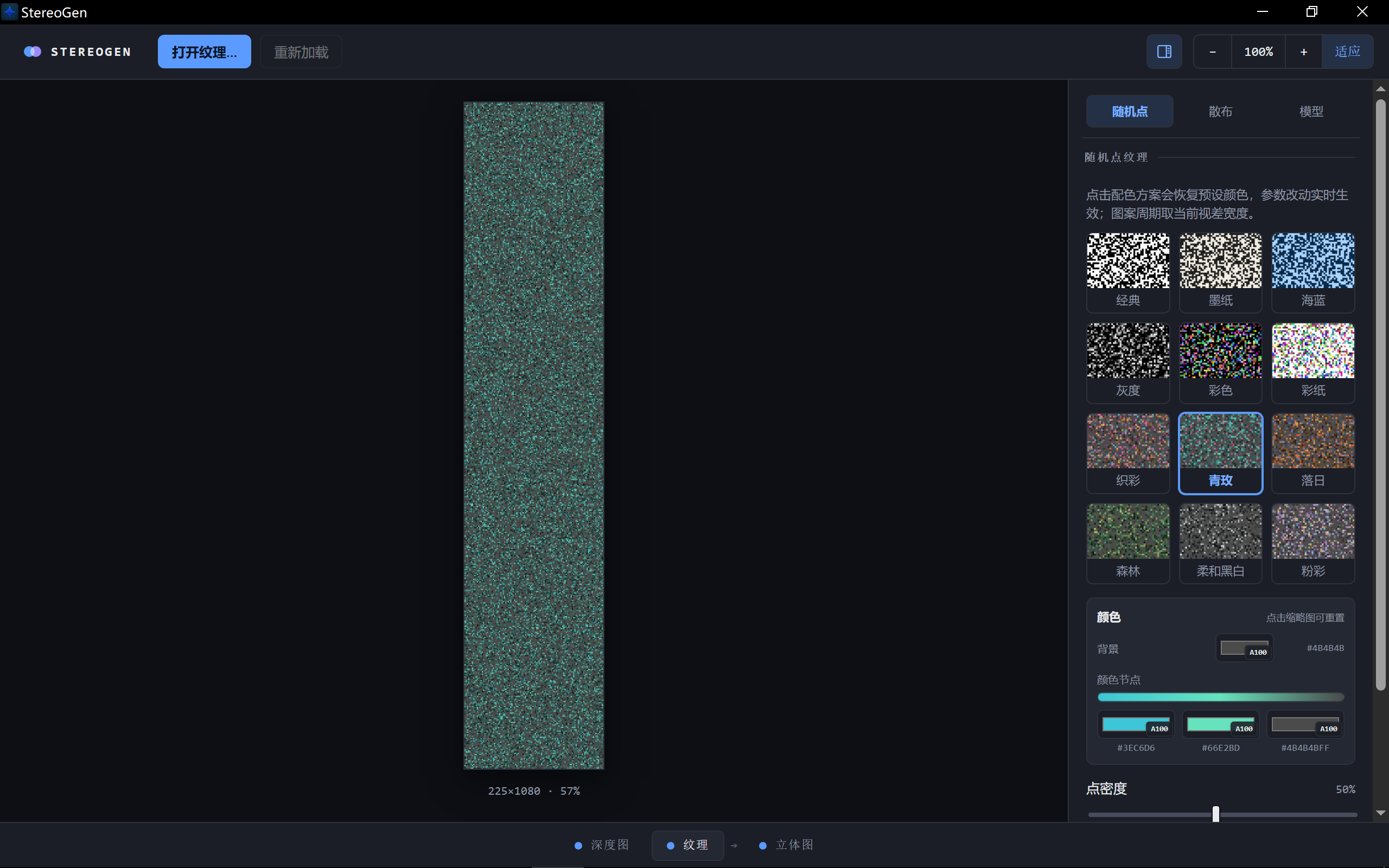

回到“纹理”标签页，选择 随机点或散布并挑选一个预设。本例使用随机点的 青玫配色，它与白色鲸鲨轮廓形成清楚的明暗对比。

内置纹理生成成功时，StereoGen 会为这一次事件自动切换到 现代算法。回到“立体图” 页生成基础立体图；不要改动画布、观看模式、视差、深度系数或曲线 k，以免它与轮廓层 失去几何一致性。

第四步：在结果工具栏中合成

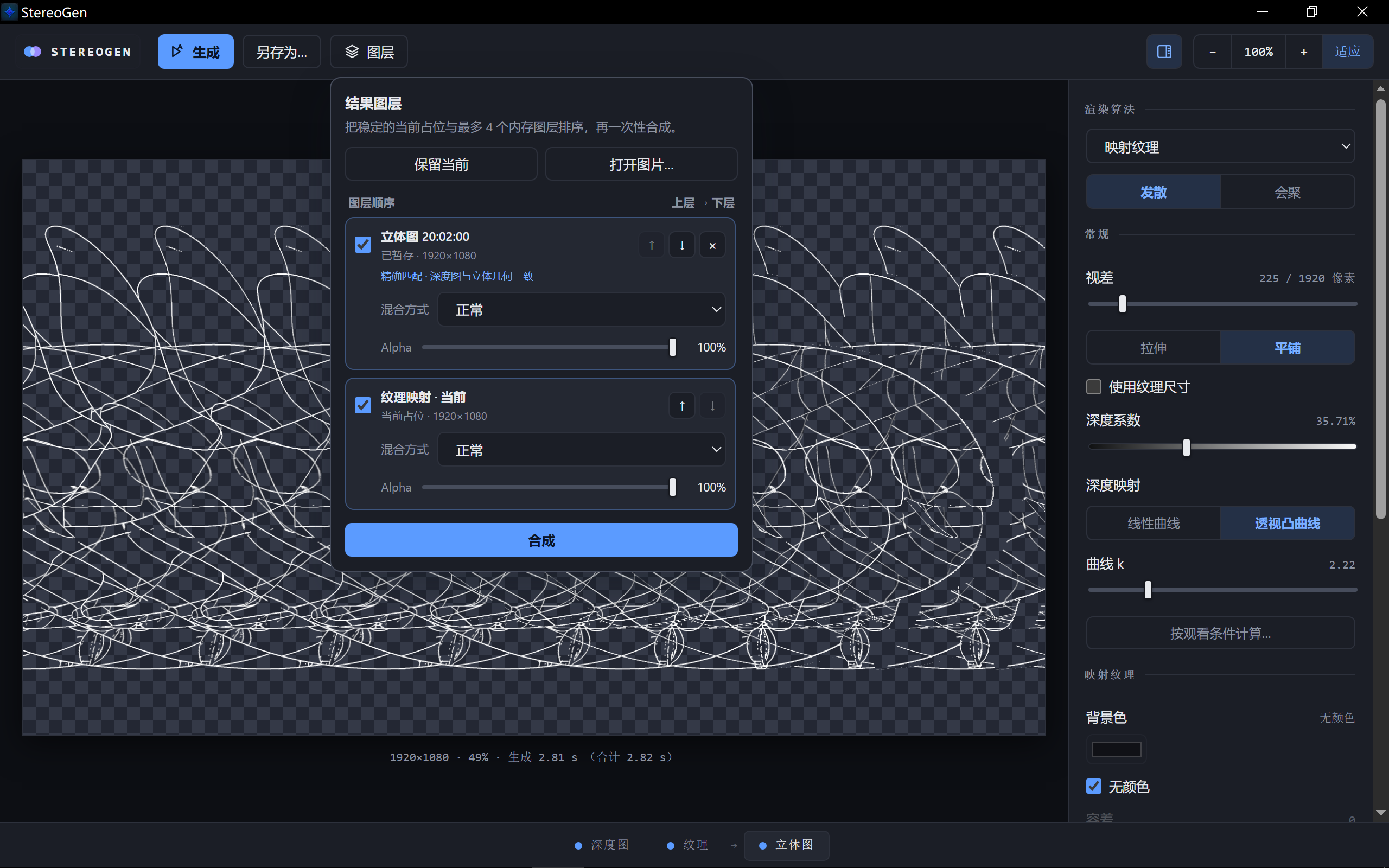

再次打开 图层。图层列表代表从上到下的计算顺序：第一行是合成起点，后面的行 依次覆盖到累计结果上。因此应把基础立体图排在第一行，把暂存的轮廓映射层排在它后面， 再设置轮廓层的混合方式与 Alpha。

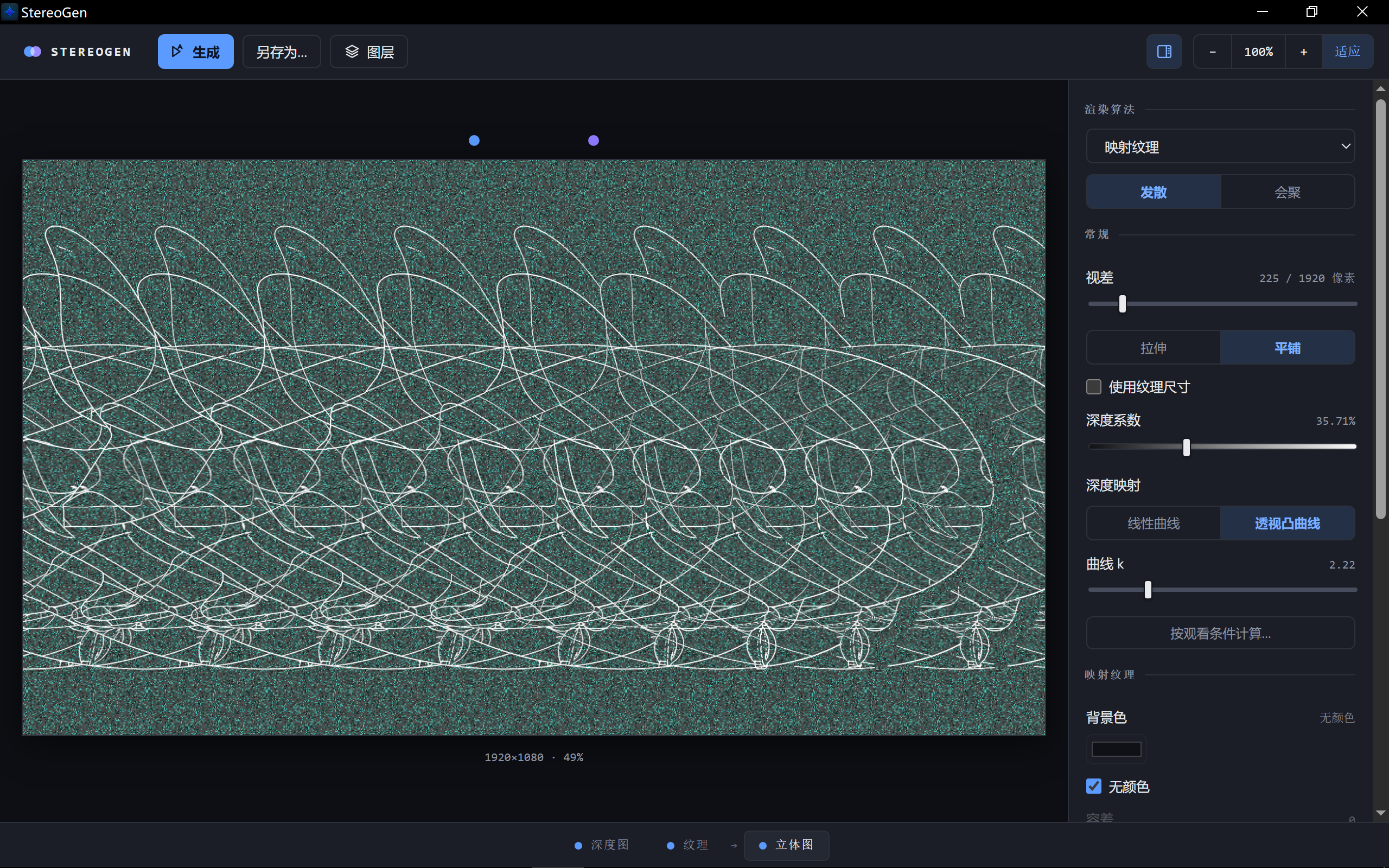

点击 合成即可预览成品。需要调整时可以重新打开图层弹窗；满意后使用 另存为… 导出，也可以选择 保留结果，把合成图作为一个新的内存图层继续参与合成。

内置合成器最多保存 4 个内存结果，退出应用后不会写入磁盘。它适合轮廓、填充或贴图层的 快速合成；需要不限数量图层、蒙版、局部擦除、重新着色或长期保存中间文件时，请继续使用 下面的高级流程。

高级自定义流程：Blender + Krita + StereoGen

以前的方法仍然有效，而且保留了更多外部渲染与后期控制。下面的步骤使用 Blender 准备 深度图和轮廓图，使用 StereoGen 生成两个立体图层，再用 Krita 合成。它特别适合自定义 相机投影、Freestyle 线型、多轮廓通道、蒙版和局部调整。

需要的软件

• Blender：导入三维模型，输出深度图和轮廓图。
• Krita：把白底轮廓清理成透明图，并合成最终结果。也可以换用 Photoshop 或其他支持透明图层的图像编辑器。
• StereoGen：从深度图和纹理生成单图立体画。

本文还提供一份 Blender 辅助脚本：下载 depth.py。它会设置相机、渲染分辨率、Freestyle 描边、合成节点和输出文件。

脚本顶部的常用参数如下：

RESOLUTION_X = 1920
RESOLUTION_Y = 1080
OUTLINE_COLOR = (0.0, 0.0, 0.0)
OUTLINE_THICKNESS = 2.0
PROJECTION_MODE = "HALF_PERSP"

第一次尝试可以保持默认值。需要调整时，通常只要修改分辨率、轮廓颜色、轮廓粗细和投影模式。

第一步：在 Blender 中输出深度图和轮廓图

打开 Blender，在脚本工作区载入并运行 depth.py。脚本会设置场景和输出节点，并把输出目录设为桌面。

接着导入你的三维模型。此后只移动、旋转或缩放模型，让它进入画面，不要移动相机。深度图和轮廓图必须来自同一个视角；相机一旦变化，最终叠加的轮廓就会错位。

摆放完成后，在 Blender 脚本区执行：

bpy.ops.render.render(write_still=True)

渲染完成后，桌面上会出现：


深度图用灰度表达距离，通常越亮越靠近观察者：

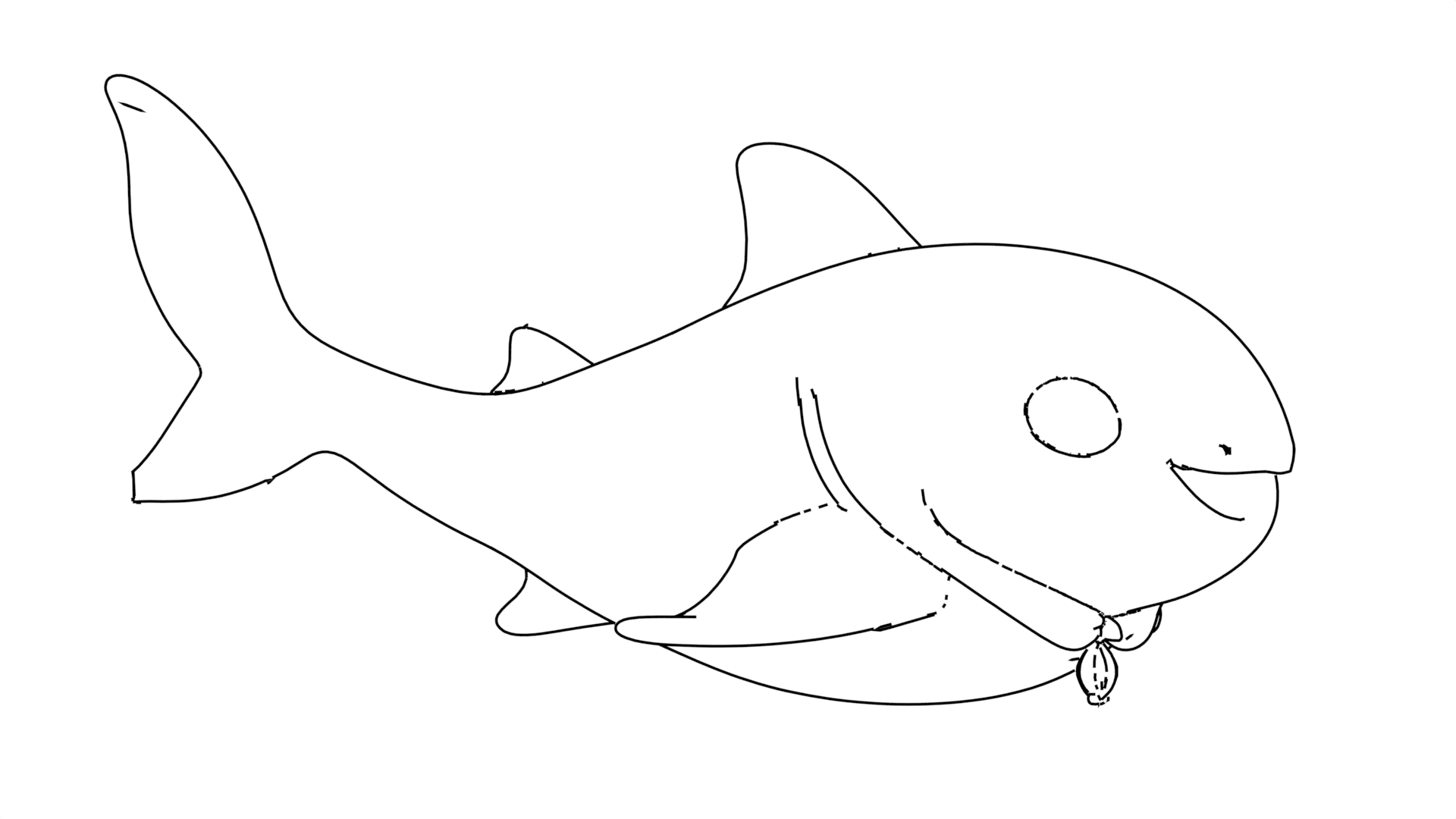

轮廓图与深度图使用相同的画幅和构图：

如果 Blender 已经输出了透明背景的轮廓 PNG，可以直接跳到第三步。如果得到的是白底黑线，先进行下一步清理。

第二步（可选）：在 Krita 中去掉轮廓背景

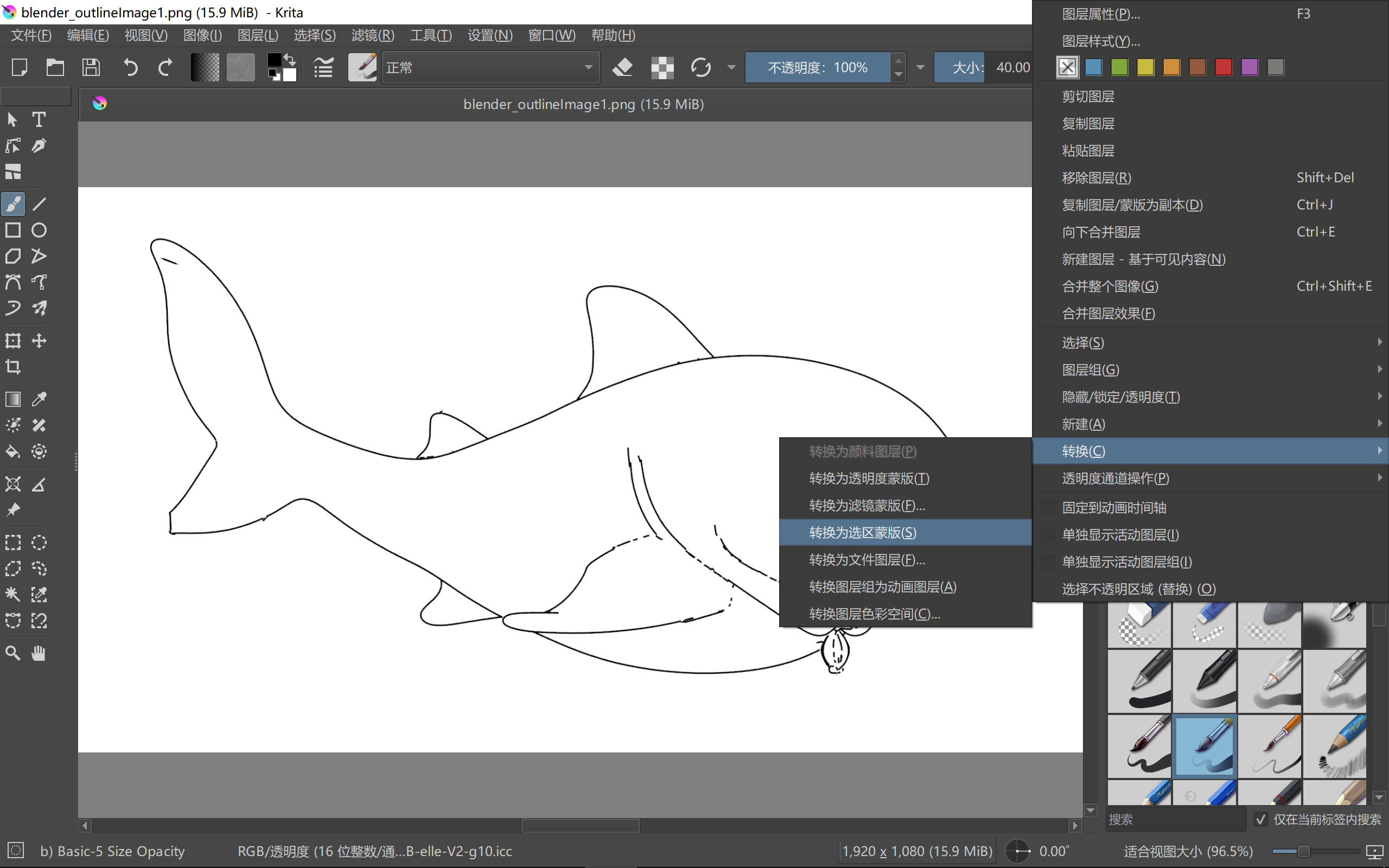

用 Krita 打开 blender_outline0001.png，把图层转换为选区蒙版：

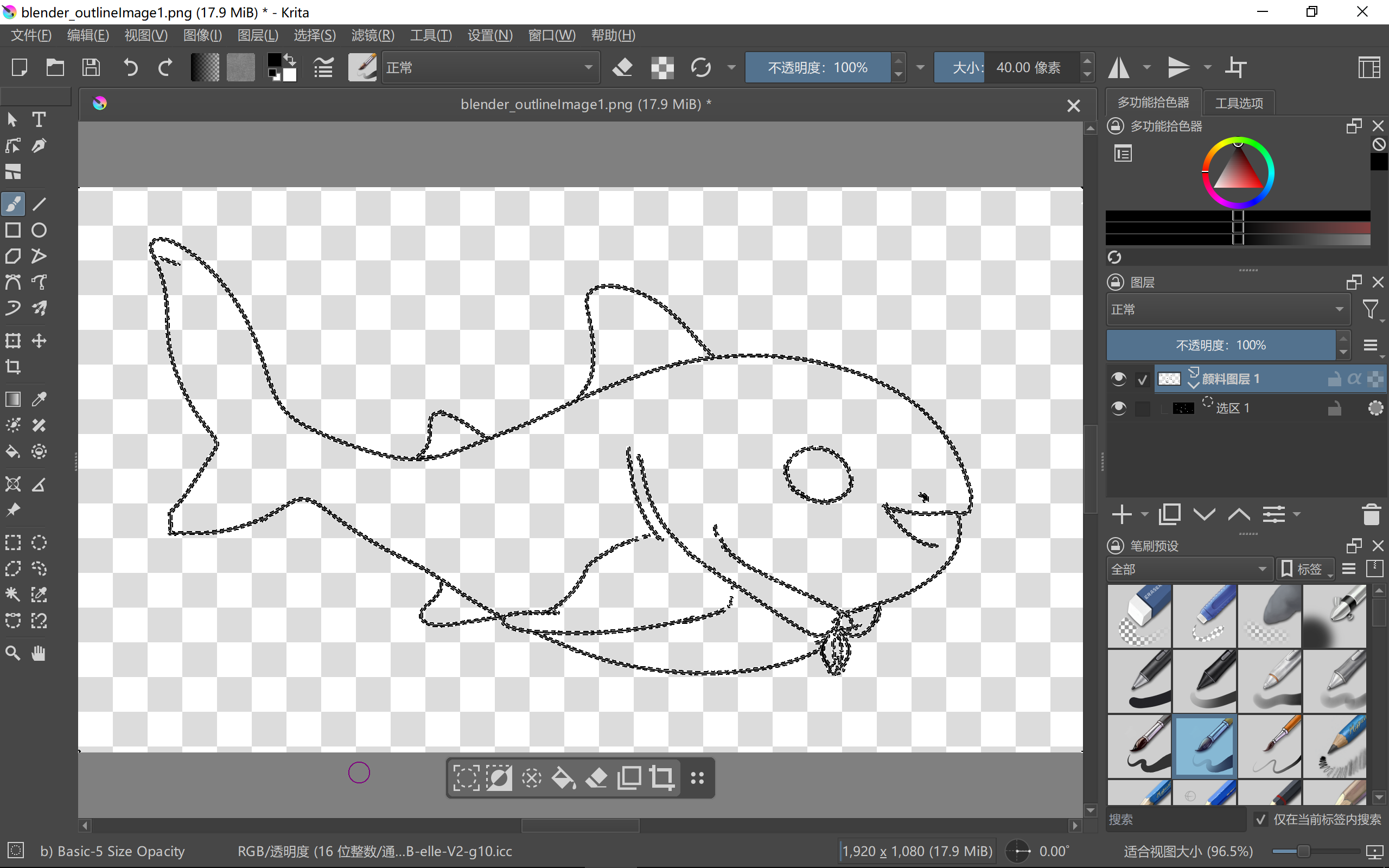

对白底黑线的图片反向选择，再用需要的轮廓色填充：

把结果导出为支持透明度的 PNG：


清理后的图片只保留轮廓，其他区域完全透明：

不要裁剪或缩放这张图。它必须和深度图具有完全相同的像素尺寸，才能在 StereoGen 的“映射纹理”模式中使用。

第三步：用 StereoGen 生成基础立体图

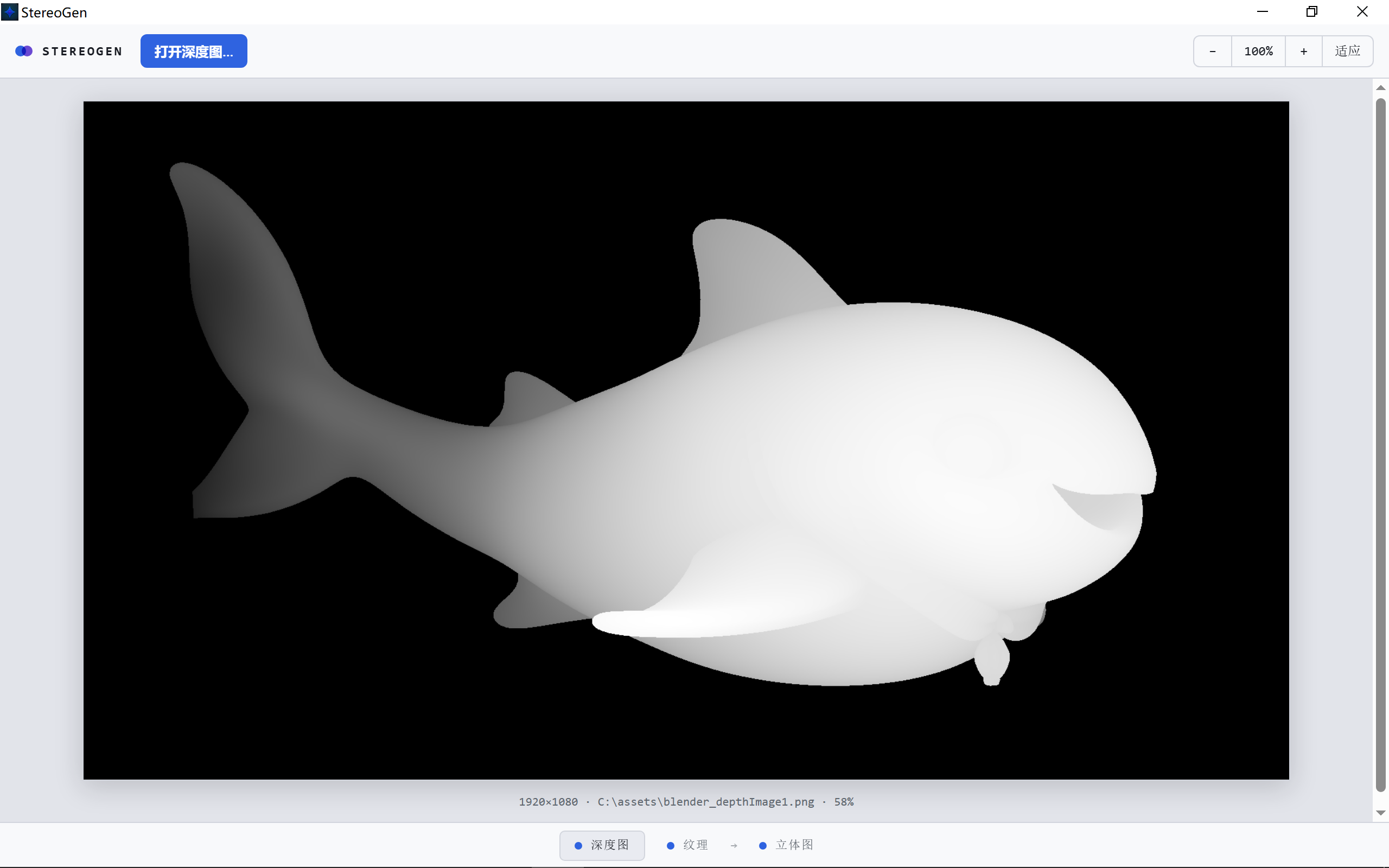

打开 StereoGen，进入“深度图”标签页，点击 打开深度图…，选择：

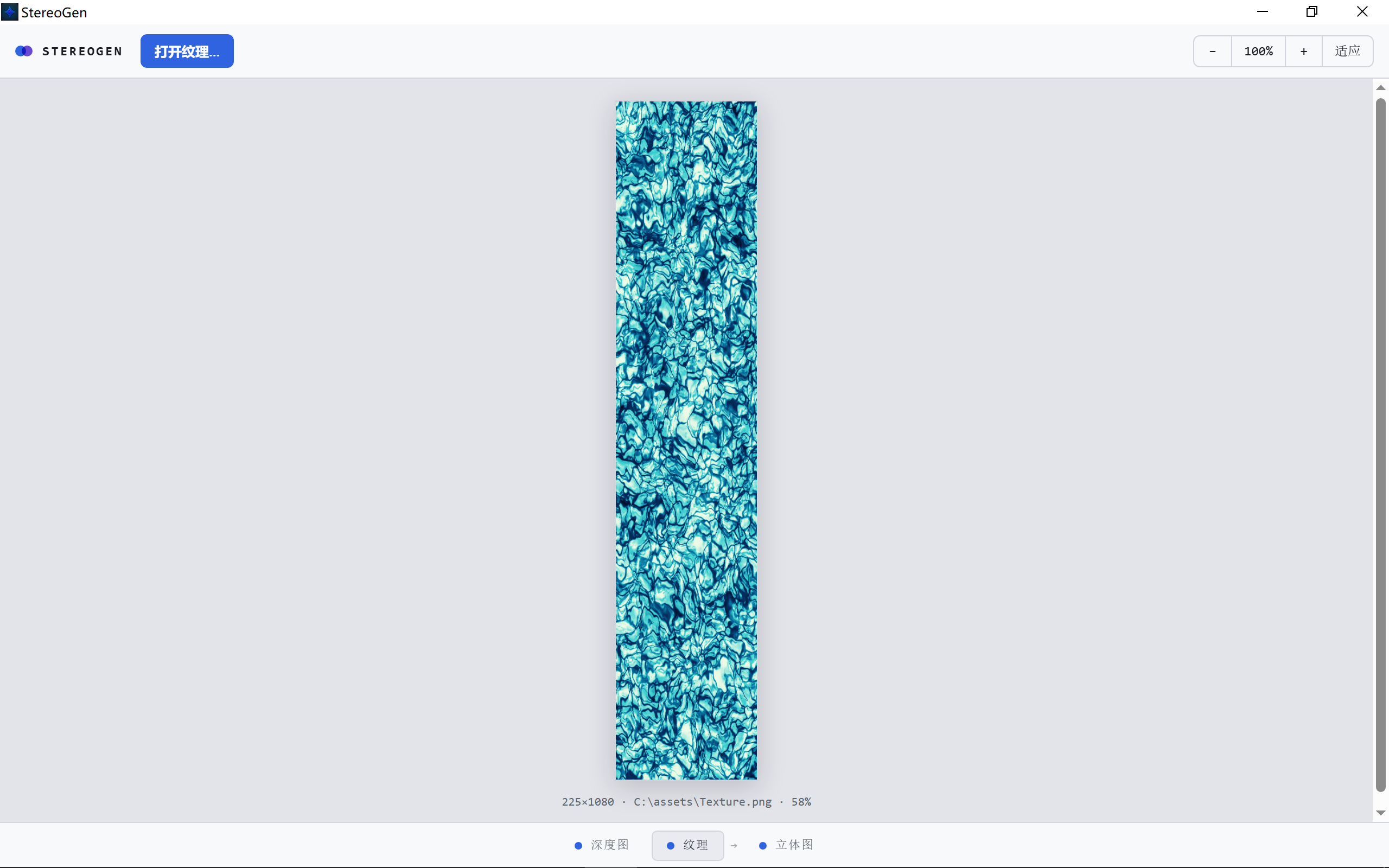

切换到“纹理”标签页，点击 打开纹理…，选择一张细节丰富、局部对比适中的纹理。无缝纹理通常更容易获得自然结果。

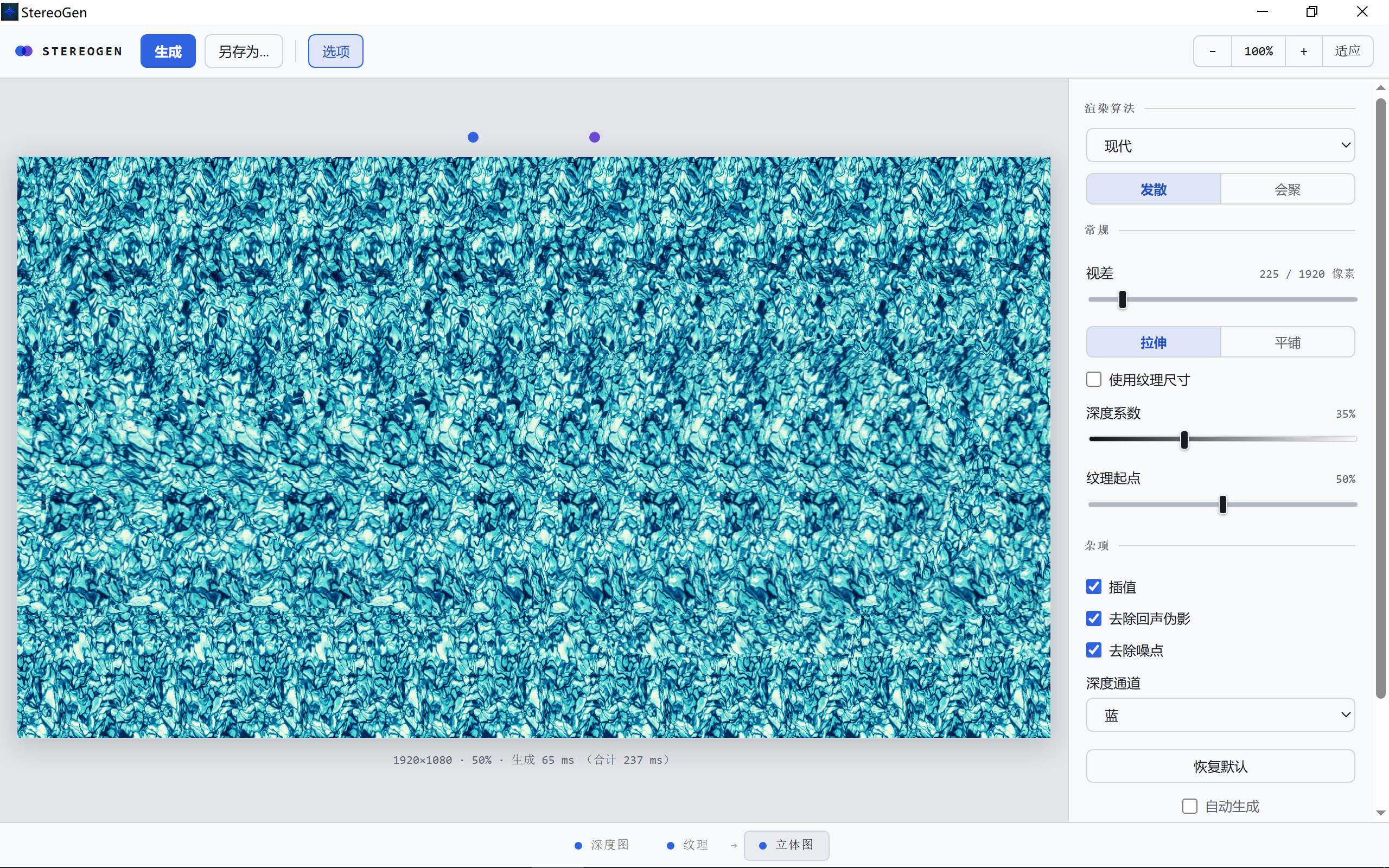

切换到“立体图”标签页，打开 选项，建议先这样设置：

• 渲染算法：选择“现代”。
• 观看模式：通常选择“发散”（平行眼）；如果作品面向交叉眼观看者，选择“会聚”。
• 视差和深度系数：先使用默认值，再逐步增加。数值太大反而不容易看清立体效果。
• 自动生成：处理大图时可以先关闭，调整完成后再手动生成。

点击 生成。如果三维效果太弱或太难融合，调整视差、深度系数后重新生成。

确认结果后点击 另存为…，保存为：


第四步：用 StereoGen 生成透明轮廓层

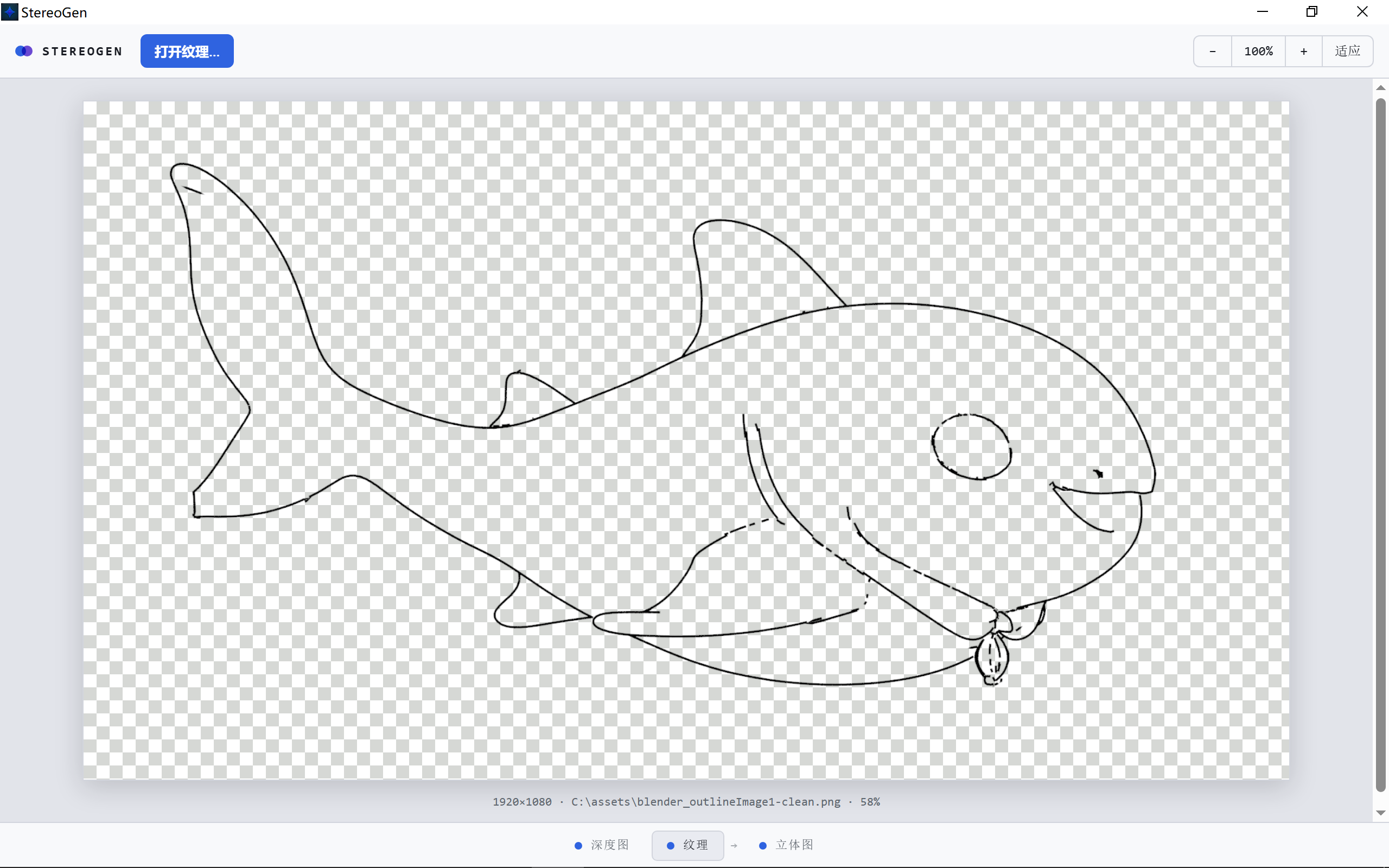

保持 StereoGen 打开，不要更换深度图，也不要改变输出尺寸。切换到“纹理”标签页，点击 打开纹理…，把纹理换成：


回到“立体图”标签页，在选项中设置：

• 渲染算法：选择“映射纹理”。
• 背景色：选择“无颜色”，保留透明背景。
• 自动填满画布：建议启用，让 StereoGen 自动重复处理，直到画布不再获得新像素。
• 如果关闭“自动填满画布”，请适当增大 重复次数，避免轮廓铺不满。

映射纹理模式要求深度图和纹理的宽、高完全一致。如果 StereoGen 提示尺寸不同，请回到 Krita 检查是否误裁剪或缩放了轮廓图。

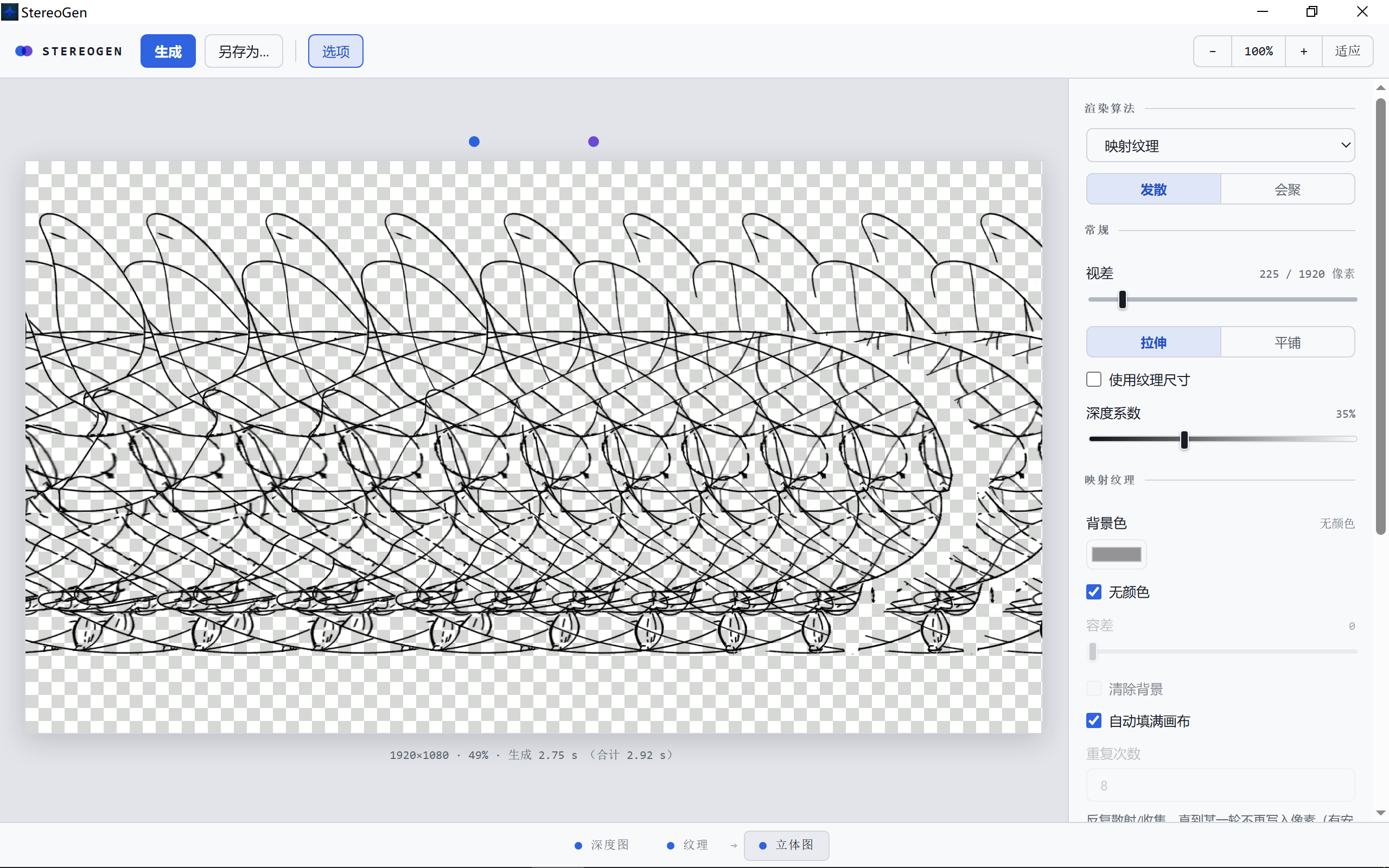

点击 生成：

点击 另存为…，务必保存为支持透明通道的 PNG：


第五步：在 Krita 中合成成品

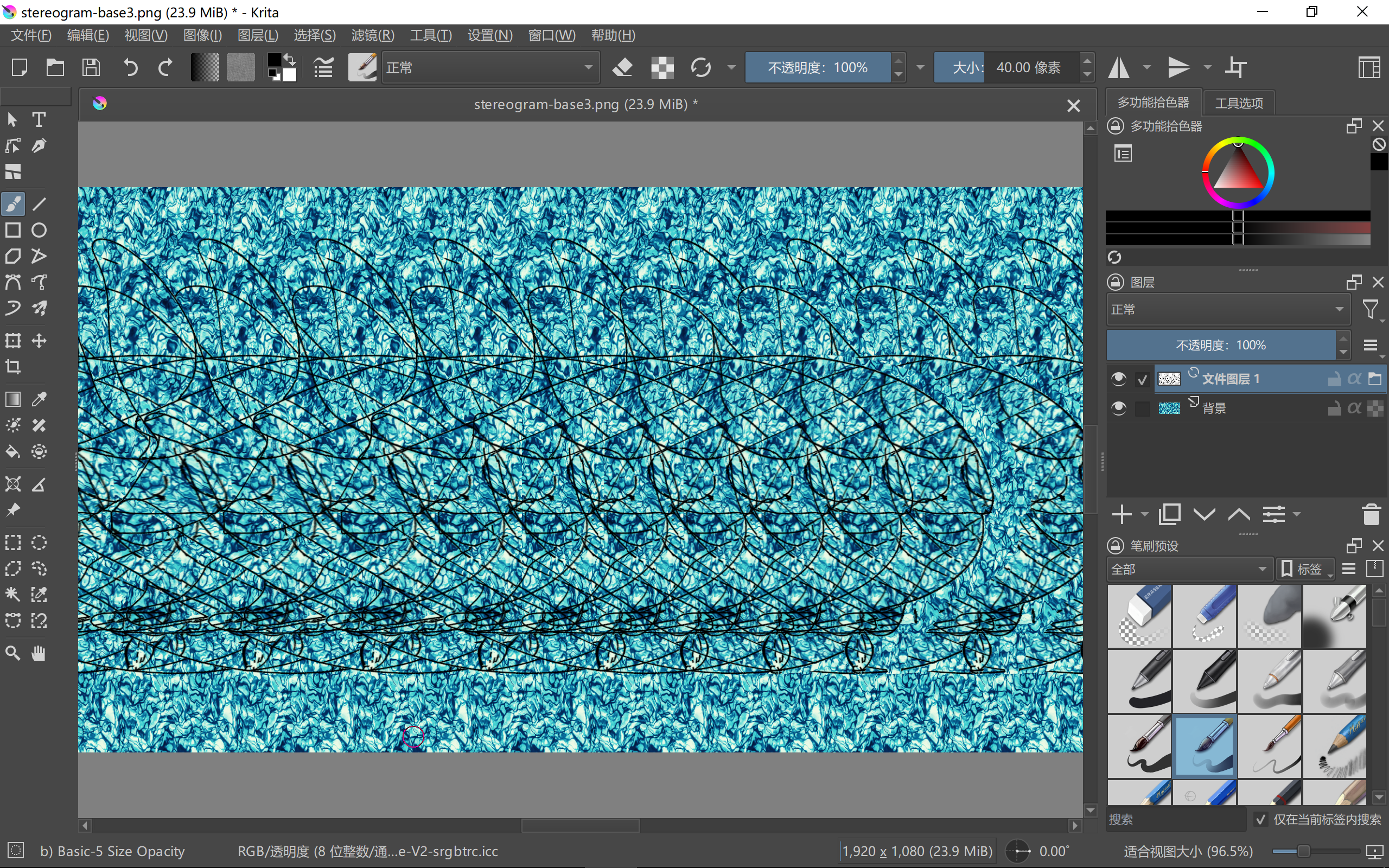

用 Krita 打开 base.png，再把 outline.png 作为新图层放到基础图上方：

此时轮廓已经跟随隐藏的三维结构排列。你还可以继续调整：

• 降低轮廓图层的不透明度，让线条更自然。
• 尝试不同的图层混合模式。
• 给轮廓重新着色，使它与基础纹理协调。
• 保持 100% 不透明，得到更醒目的黑色描边效果。

最后导出：


常见问题

为什么轮廓和立体形状错位？

最常见的原因是两次 Blender 输出之间移动了相机或模型，或者在 Krita 中裁剪、缩放了轮廓图。深度图和轮廓图必须来自同一个构图，并保持相同像素尺寸。

为什么轮廓不明显？

可以在 depth.py 中增大 OUTLINE_THICKNESS，也可以在合成时提高轮廓图层不透明度、改变颜色或混合模式。建议先从较细的轮廓开始，太粗的线条会遮住基础纹理。

为什么透明轮廓没有铺满画布？

优先启用 StereoGen 的“自动填满画布”。如果需要手动控制，则关闭该选项并增大“重复次数”。

为什么导出的轮廓层变成了实色背景？

确认映射纹理的背景色是“无颜色”，并把结果保存为 PNG。JPEG 不支持透明通道。

每次调整都要等很久怎么办？

先关闭“自动生成”，完成一组参数调整后再点击“生成”。调试时也可以先降低 Blender 输出分辨率，确定效果后再生成大图。

下一步

熟悉这套流程后，可以尝试彩色轮廓、不同粗细的多层轮廓，或者把文字和图标做成透明映射纹理。只要始终保持深度图与轮廓素材严格对齐，StereoGen 就能把它们变成可独立编辑的立体图层。

更多参数说明和观看方法，请参阅 StereoGen 中文用户指南。
